设备数据孤立
不同设备和 PLC 使用不同协议，运行数据难以统一汇聚。
WHY DIGITAL TWIN
设备在运行，但生产现场的数据往往仍然是分散的
设备、业务系统、人工记录和质量数据各自独立，导致现场状态难以统一呈现，异常定位与历史追溯也需要付出更多成本。
系统数据分散
SAP、MES、设备系统和人工记录之间缺少统一连接。
生产状态不直观
传统报表难以实时表达设备、工艺和整条产线状态。
异常定位慢
出现故障后需要人工逐层排查，缺少三维定位和状态联动。
历史过程难回溯
生产、设备和质量数据没有统一关联，事后追溯成本高。

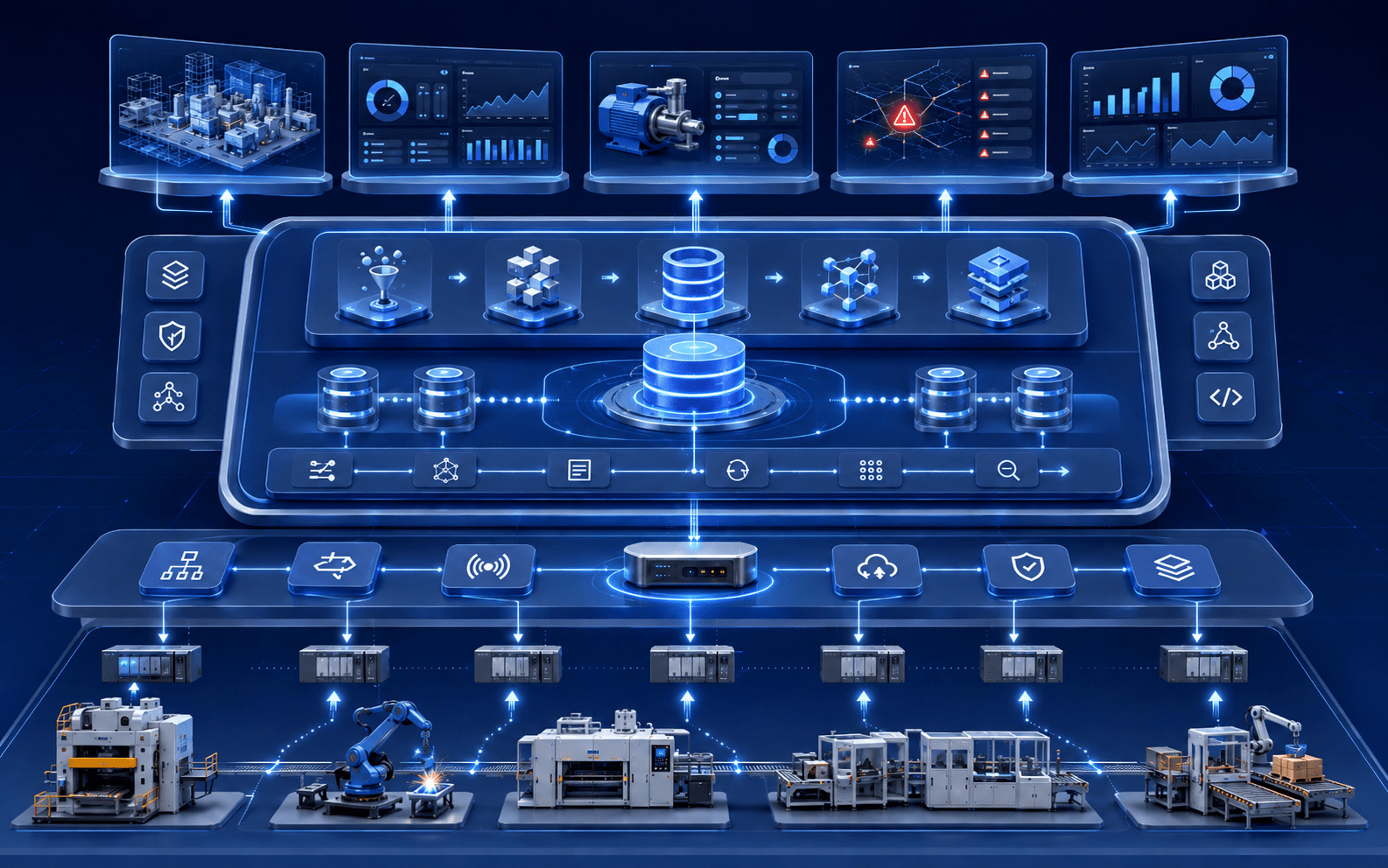

PLATFORM ARCHITECTURE
从物理设备到三维应用，构建完整数据链路
以物理设备和业务系统为数据源，经统一接入、整合和服务，最终支撑数字孪生、生产监控与分析应用。
应用与数字孪生层
三维数字孪生、生产运营、产线监控、设备与告警管理、BI 分析、无纸化管理。
三维孪生生产监控告警管理BI 分析
数据整合与服务层
统一完成数据清洗、转换、格式归一、指标统计、规则处理与数据服务。
数据清洗指标加工数据仓库数据服务
数据接入层
通过工业协议、数据网关与 API，连接现场设备、控制系统和业务系统。
OPC UAModbusMQTTAPI
物理设备与业务系统层
覆盖冲压、焊接、清洗、包装等设备，以及 PLC、SAP、MES 和人工录入。
生产设备PLCSAP / MES人工录入

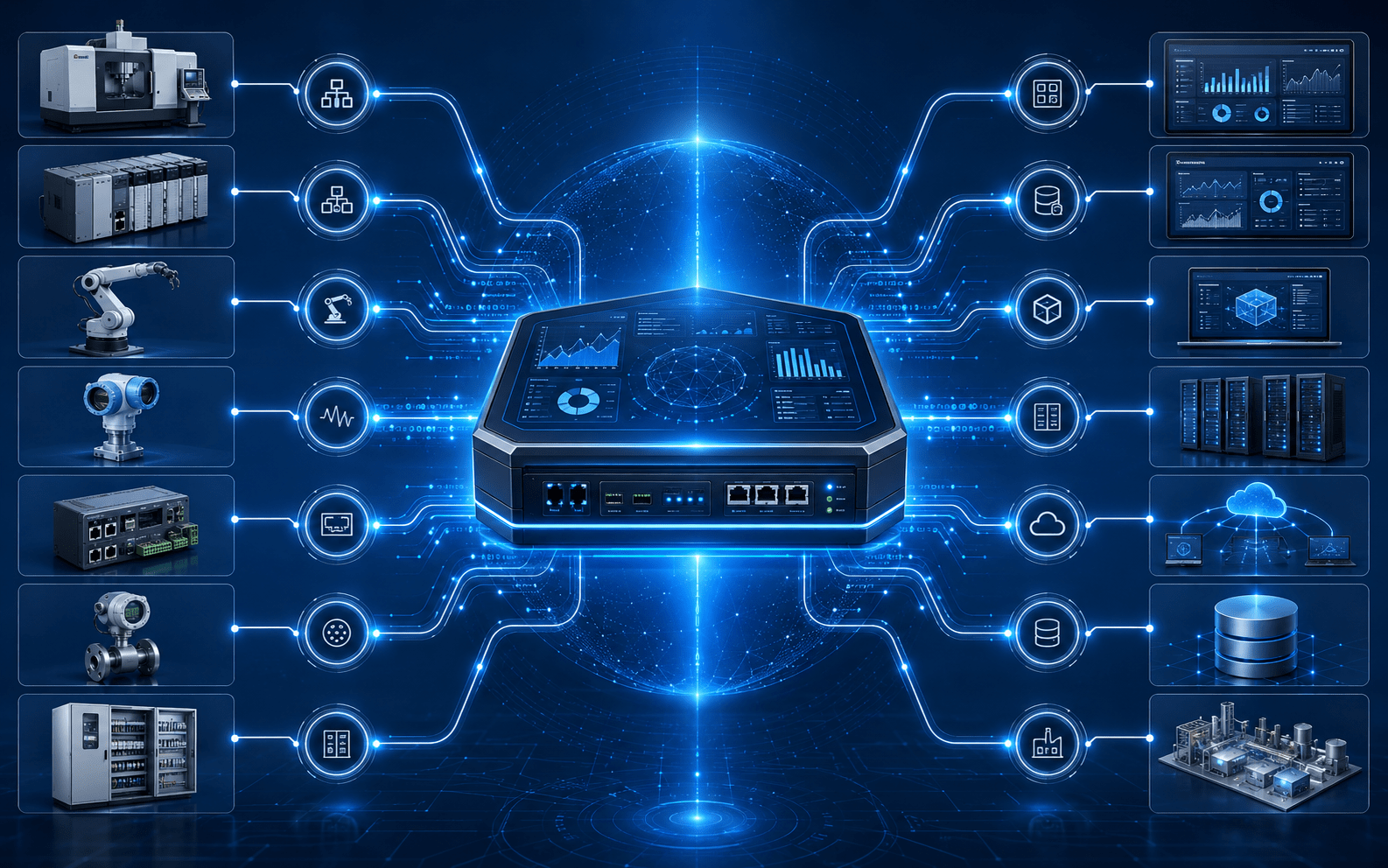

DEVICE CONNECTIVITY
连接不同设备、协议与业务系统
通过工业协议、网关和 API 等方式接入生产现场设备，并与 SAP、MES 等业务系统数据汇聚，为数字孪生和生产分析提供统一数据来源。
OPC UAModbusMQTTEtherNet/IPPLCIEC-104 / EC-104BACnetAPI数据网关
具体适配协议和设备范围根据现场环境及项目方案确定。

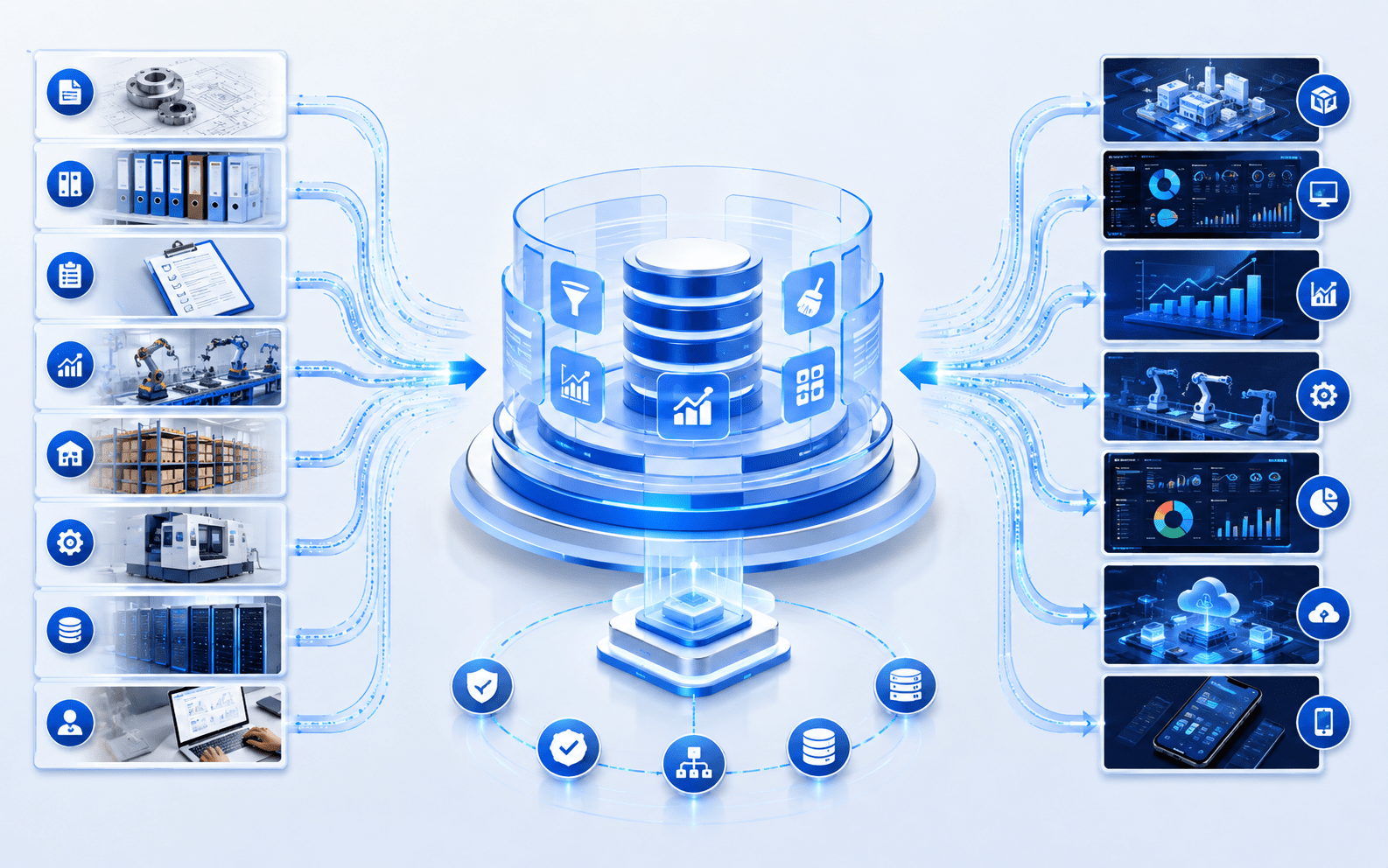

DATA INTEGRATION
先把现场数据汇聚起来，再构建上层应用
将产品、生产、设备维护和业务数据统一采集、清洗与加工，使不同来源的数据能够进入同一套数据服务链路。
产品数据
产品图片、工艺文件、SOP、检测要求。
生产数据
工单、OEE、冲压、焊接、清洗、包装数据。
设备与维护
设备状态、模具维修保养、故障与告警。
业务数据
SAP、MES、库存和人工录入。
1原始数据2采集与接入3清洗与格式统一4指标加工5数据服务6数字孪生 / 监控 / BI
DIGITAL TWIN
让物理产线状态在三维空间中动态映射
将车间、产线和关键设备的三维场景与现场状态、生产工单、质量和告警数据关联，并按照项目的数据接口与更新机制呈现状态变化。
三维产线还原
对车间、产线和关键设备进行三维可视化表达。
设备状态同步
根据项目接口和更新机制，将设备状态变化映射到三维模型。
多角度查看
从不同视角查看产线和设备状态。
业务数据叠加
将生产、设备、工单、质量和告警数据叠加到三维场景。
状态联动
设备异常时通过颜色与状态标识等方式提示。

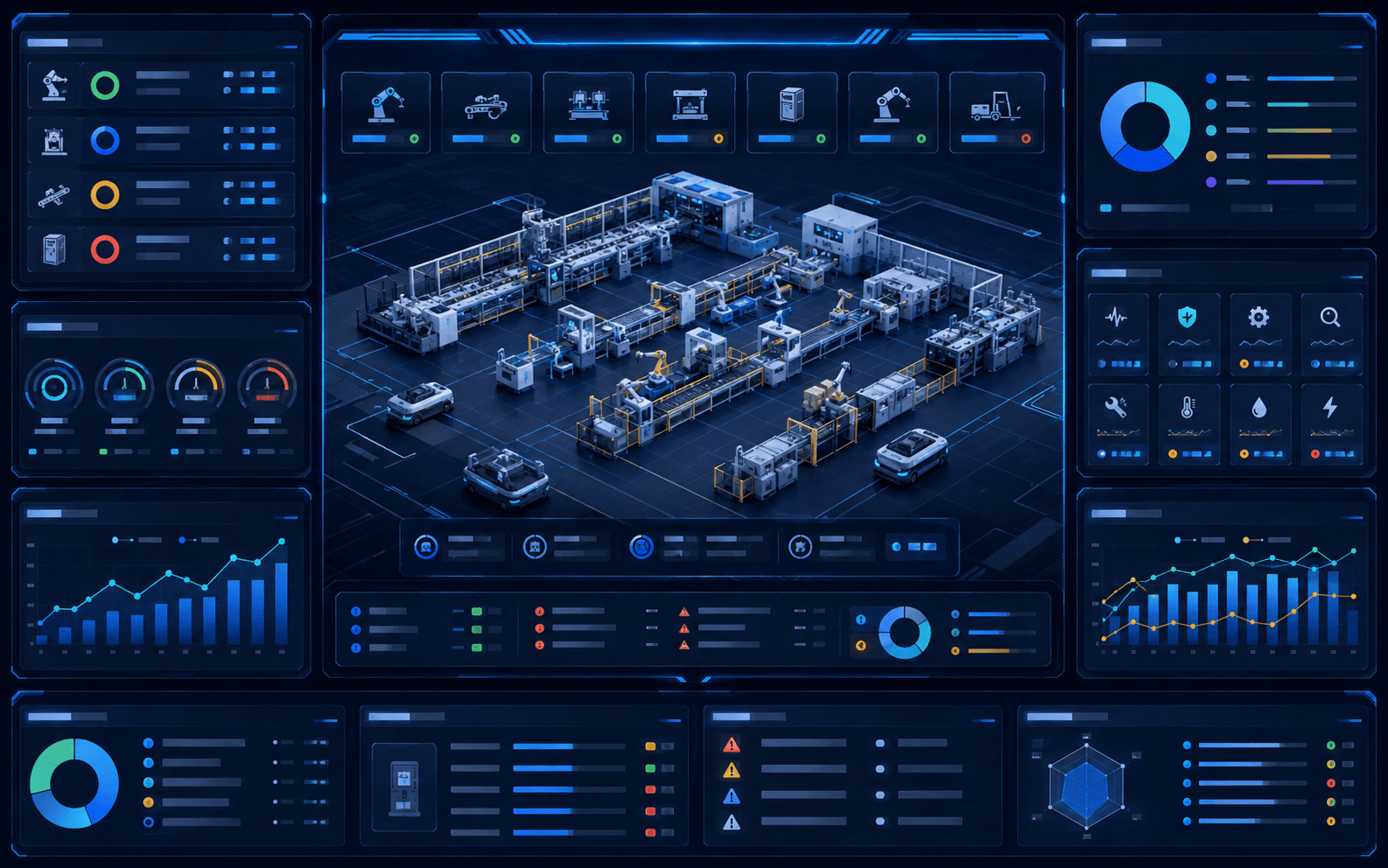

PRODUCTION MONITORING
从一个视图掌握整个产线运行状态
将车间运行、产线状态、工单、设备、质量、告警和趋势集中展示，帮助生产管理人员更快理解现场变化。
01车间运行02产线状态03工单进度04OEE05设备状态06质量状态07当前告警08生产趋势
EQUIPMENT MANAGEMENT
异常不仅要看见，还要快速定位到具体设备
设备或测点出现异常时，通过告警信息与三维模型联动，快速定位对应设备或部件位置。
设备状态异常告警三维定位故障信息维修保养信息资产信息
告警与三维场景联动
从异常信息进入对应设备位置，同时查看故障、资产与维修保养信息。

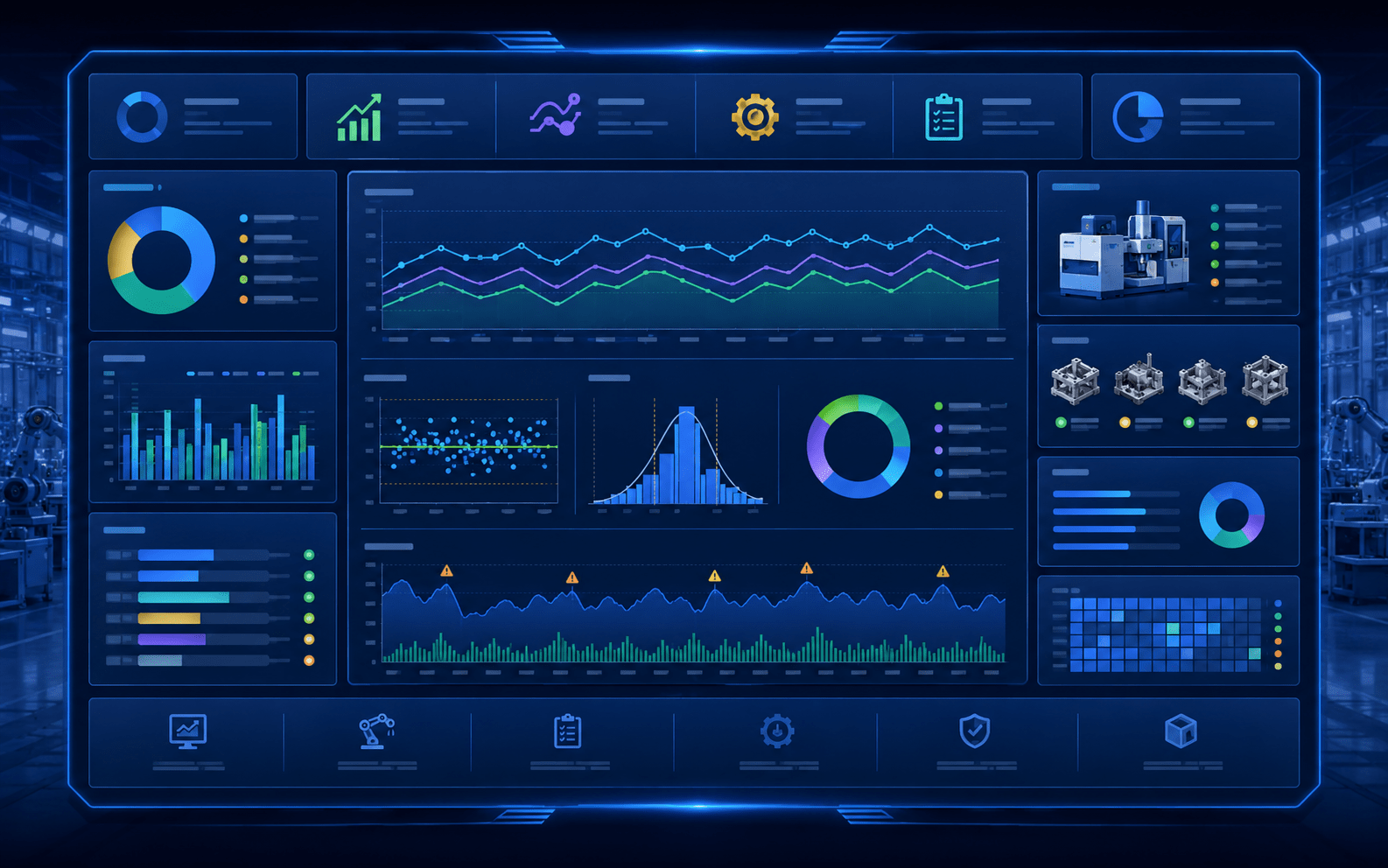

QUALITY & ANALYTICS
把生产监控进一步转化为质量和运营分析
围绕效率、质量、过程、模具和经营指标建立统一分析视图，为生产优化提供更完整的数据依据。
OEE 分析
查看设备综合效率及其影响因素。
制程良率
分析良品、不良和趋势变化。
SPC
分析关键质量指标和过程状态。
模具管理
管理模具使用、维修、保养和状态。
BI
统一展示生产、设备、质量和运营指标。
TRACEABILITY
让历史生产过程可查询、可还原、可追溯
将产品、工单、工艺、设备运行、生产数据和质量结果沿统一链路关联，为问题分析与历史过程查询提供依据。
1产品2工单3工艺流程4设备运行5生产数据6质量结果7历史回溯
具体追溯粒度根据现场数据采集范围和业务系统接口情况确定。
BUSINESS VALUE
让产线运行真正做到可视、可管、可分析、可追溯
连接工业设备、业务系统与三维场景，形成从现场感知到运营分析的生产信息闭环。
数字孪生车间
将真实产线和设备状态映射到统一三维空间。
生产监控一体化
统一查看设备、工单、质量和生产状态。
提升数据采集效率
减少人工统计和跨系统数据汇总。
打造信息闭环
整合设备、生产、质量和管理数据，为分析决策提供统一基础。
IMPLEMENTATION
从现场调研到数据与三维场景联调上线
结合生产现场、设备协议、业务系统和应用目标逐步推进实施，具体范围与节奏根据项目方案确定。
设备与系统按项目方案接入，工业数据完成汇聚与整合，三维场景根据接口更新现场状态，并进一步支撑告警定位、生产分析和历史回溯。
